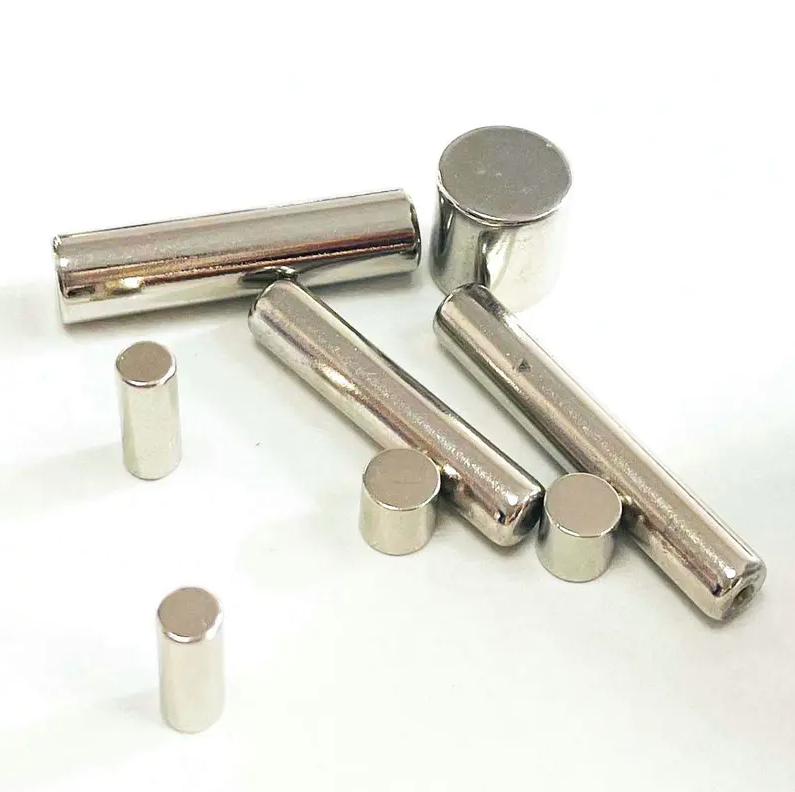

Neodym-Zylindermagnete – warum sind sie so stark?

Zylindermagnete aus Neodym sind außergewöhnlich stark, da sie aus einer Neodym-Eisen-Bor-Legierung (NdFeB) bestehen – das stärkste Permanentmagnetmaterial, das jemals entdeckt wurde . Ihre zylindrische Geometrie konzentriert den magnetischen Fluss entlang einer einzigen Achse und ihre hohe Koerzitivfeldstärke sorgt dafür, dass das Feld auch bei mechanischer Belastung oder entgegengesetzten magnetischen Kräften stabil bleibt. Kurz gesagt: Sowohl das Material als auch die Form sorgen zusammen für eine Magnetstärke, die weit über das hinausgeht, was herkömmliche Ferrit- oder Alnico-Magnete erreichen können.

Die NdFeB-Kristallstruktur: Wo Stärke beginnt

Die Gründung einer Zylindermagnet aus Neodym Die Kraft liegt in seiner atomaren Struktur. NdFeB-Magnete sind um ein tetragonales Kristallgitter (Nd₂Fe₁₄B) herum aufgebaut, in dem Eisenatome sorgen für das primäre magnetische Moment während Neodymatome eine massive magnetokristalline Anisotropie erzeugen – was bedeutet, dass die Elektronen es stark bevorzugen, sich entlang einer bestimmten Achse auszurichten.

Diese Anisotropie ist das Hauptunterscheidungsmerkmal. Es macht es energetisch sehr schwierig, die magnetischen Domänen aus ihrer Vorzugsrichtung zu drehen, was sich direkt in einer hohen Koerzitivfeldstärke (Widerstand gegen Entmagnetisierung) niederschlägt. Die Boratome stabilisieren das Kristallgitter und verhindern so einen Strukturkollaps bei thermischer oder mechanischer Belastung.

Im Vergleich dazu weisen herkömmliche Ferritmagnete eine weitaus geringere Anisotropie auf, weshalb ein kleiner Neodymzylinder einen Ferritblock, der um ein Vielfaches größer ist, leicht herausziehen kann.

Wichtige magnetische Eigenschaften: Die Zahlen hinter der Kraft

Drei messbare Eigenschaften definieren die Leistung eines Magneten. Zylindermagnete aus Neodym Führend in allen dreien:

Das Energieprodukt (BHmax) ist die aussagekräftigste Zahl – es misst, wie viel nutzbare magnetische Energie pro Volumeneinheit gespeichert ist. Neodym-Magnete der Güteklasse N52 erreichen bis zu 440 kJ/m³ , mehr als das Zehnfache eines typischen Ferritmagneten. Deshalb können Neodym-Zylinder aus einem sehr kompakten Körper starke Haltekräfte erzeugen.

Wie die Zylinderform die Leistung steigert

Die Form ist kein passiver Faktor – sie bestimmt aktiv, wie der magnetische Fluss gerichtet und konzentriert wird. Die zylindrische Form bietet spezifische geometrische Vorteile:

Axiale Flusskonzentration

Wenn ein Zylindermagnet axial (durch seine flachen Flächen) magnetisiert wird, tritt der gesamte Fluss aus einer kreisförmigen Fläche aus und kehrt durch die andere zurück. Dadurch entsteht an jedem Pol ein eng fokussiertes Feld mit hoher Dichte. Ein Zylinder mit a Verhältnis von Durchmesser zu Länge nahezu 1:1 neigt dazu, die Feldstärke an den Polen für ein gegebenes Materialvolumen zu maximieren.

Reduzierter Entmagnetisierungsfaktor

Alle Magnete erzeugen ein internes Entmagnetisierungsfeld, das ihrer eigenen Magnetisierung entgegenwirkt. Längliche Zylinder (bei denen die Höhe den Durchmesser deutlich übersteigt) weisen in axialer Richtung einen geringeren Entmagnetisierungsfaktor auf. Dies bedeutet, dass ein größerer Teil der inhärenten magnetischen Energie des Magneten zum externen Feld beiträgt und nicht für den Kampf gegen interne Widerstände verschwendet wird.

Radiale Magnetisierungsoption

Zylindermagnete kann auch radial magnetisiert werden, wobei der Nordpol auf der gekrümmten Außenfläche und der Südpol in der Mitte liegt (oder umgekehrt). Diese Konfiguration wird häufig in Elektromotoren und Sensoren verwendet, bei denen ein rotierendes, gleichmäßiges Radialfeld erforderlich ist. Die Kreissymmetrie des Zylinders eignet sich hervorragend für diese Anwendung.

Herstellungsprozess: Wie aus einer Rohlegierung ein Hochleistungsmagnet wird

Die Stärke eines fertigen Neodym-Zylindermagneten ergibt sich nicht automatisch – sie hängt von einem streng kontrollierten Herstellungsprozess ab:

1. Schmelzen und Gießen von Legierungen — Neodym, Eisen und Bor werden zusammengeschmolzen und in Barren gegossen oder in dünnen Flocken streifengegossen, um eine gleichmäßige Mikrostruktur zu erzeugen.
2. Zu feinem Pulver mahlen — Die Legierung wird auf eine Partikelgröße von etwa 3–5 Mikrometern pulverisiert. Jedes Teilchen stellt im Idealfall eine einzelne magnetische Domäne dar, was für eine maximale Koerzitivfeldstärke unerlässlich ist.
3. Ausrichtung in einem Magnetfeld — Das Pulver wird in Form gepresst, während ein starkes äußeres Feld alle Kristallachsen in die gleiche Richtung ausrichtet. Dieser Schritt ist entscheidend – falsch ausgerichtete Körner verringern direkt die endgültige Magnetstärke.
4. Sintern — Der gepresste Pressling wird auf etwa 1.000–1.100 °C erhitzt, wodurch die Partikel zu einem dichten, festen Körper verschmelzen, ohne sie zu schmelzen. Eine Wärmebehandlung nach dem Sintern optimiert die Korngrenzenchemie.
5. Bearbeitung und Beschichtung — Gesintertes NdFeB ist spröde und korrosionsanfällig. Zylinder werden auf präzise Abmessungen zugeschnitten und dann zum Schutz vor Oxidation beschichtet – am häufigsten mit Nickel-Kupfer-Nickel oder Zink.
6. Endgültige Magnetisierung — Der fertige Zylinder wird in einen gepulsten Magnetisierer gelegt, der das Material sättigt, indem er ein Feld anlegt, das stärker als die Koerzitivkraftschwelle ist, wodurch die Domänen dauerhaft ausgerichtet werden.

Jeder Schritt wirkt sich auf die Endnote aus. Der Unterschied zwischen einem N35- und einem N52-Magneten hängt größtenteils von der Reinheit des Pulvers, der Ausrichtungsgenauigkeit und den Sinterbedingungen ab – nicht von grundsätzlich unterschiedlichen Materialien.

Notensystem: Was N35 bis N52 eigentlich bedeutet

Neodym-Magnete werden in standardisierten Qualitäten verkauft. Die Zahl nach „N“ bezieht sich direkt auf das maximale Energieprodukt in Megagauss-Oersted (MGOe):

• N35 — Energieprodukt von ~35 MGOe (≈ 279 kJ/m³). Einstiegsklasse, weit verbreitet und kostengünstig.
• N42 — Energieprodukt von ~42 MGOe (≈ 334 kJ/m³). Eine beliebte Balance zwischen Stärke und Verfügbarkeit.
• N52 — Energieprodukt von ~52 MGOe (≈ 414 kJ/m³). Die höchste kommerziell erhältliche Qualität, die eine extrem reine Legierung und präzise Verarbeitung erfordert.

Zusätzliche Buchstabensuffixe kennzeichnen die Temperaturbeständigkeit: Einfache „N“-Typen sind für 80 °C ausgelegt, während „M“, „H“, „SH“, „UH“ und „EH“-Typen bis zu 200 °C aushalten. Eine höhere Temperaturbeständigkeit wird durch die Zugabe von Dysprosium oder Terbium erreicht, wodurch die Koerzitivfeldstärke auf Kosten eines leicht reduzierten Energieprodukts erhöht wird.

Kraft aus der Praxis: Praktische Beispiele

Abstrakte magnetische Eigenschaften werden aussagekräftig, wenn sie in reale Haltekräfte übersetzt werden. Die folgenden Beispiele veranschaulichen, was Neodym-Zylindermagnete in handelsüblichen Größen leisten können:

Beachten Sie, dass diese Zugkräfte unter idealen Bedingungen gemessen werden (ebene, saubere Stahloberfläche, vollständiger Kontakt). Selbst ein kleiner Luftspalt reduziert die wirksame Kraft drastisch – Ein Spalt von 1 mm kann die Zugkraft um 50 % oder mehr reduzieren Abhängig von der Größe und Qualität des Magneten.

Einschränkungen, die sich auf die reale Stärke auswirken

Trotz ihrer außergewöhnlichen Leistung weisen Neodym-Zylindermagnete genau definierte physikalische Grenzen auf, die Ingenieure und Benutzer berücksichtigen müssen:

Temperaturempfindlichkeit

Standard-Neodym-Magnete der Güteklasse N beginnen ab etwa 80 °C reversibel ihre Magnetisierung zu verlieren. Wenn es über das hinaus erhitzt wird Curie-Temperatur von 310–340 °C Sie sind dauerhaft entmagnetisiert. Im Gegensatz dazu bleiben Alnico-Magnete bis zu 550 °C funktionsfähig. Für Hochtemperaturanwendungen sind höherwertige Varianten mit Dysprosiumzusätzen erforderlich.

Sprödigkeit und Zerbrechlichkeit

Gesintertes NdFeB hat eine keramikähnliche Mikrostruktur. Zylindermagnete können reißen oder zersplittern, wenn sie plötzlich zusammenschnappen oder auf harte Oberflächen fallen. Dabei handelt es sich nicht um eine Schwäche ihrer magnetischen Eigenschaften, sondern um eine mechanische Einschränkung des Sinterprozesses, die durch entsprechende Handhabung und Montage bewältigt werden muss.

Korrosion ohne Beschichtung

Unbeschichtetes NdFeB oxidiert in feuchten Umgebungen schnell und bildet eine pulverförmige Oberfläche, die sowohl die strukturelle Integrität als auch die magnetische Leistung beeinträchtigt. Die bei der Herstellung aufgetragenen Nickel- oder Zinkbeschichtungen sind funktional und nicht nur kosmetisch – eine Beschädigung der Beschichtung kann zu Korrosion führen, die den Magneten zunehmend schwächt.

Warum Neodym-Zylindermagnete bei vielen Anwendungen andere Formen übertreffen

Im Vergleich zu Scheibenmagneten (sehr geringes Höhen-zu-Durchmesser-Verhältnis), Quadermagneten oder Ringmagneten bieten Zylinder eine praktische Kombination von Vorteilen:

• Vorhersehbare Feldgeometrie — Die Achsensymmetrie vereinfacht Magnetfeldberechnungen, was für die technische Konstruktion von Nutzen ist.
• Starke Polflächen — Flache runde Enden konzentrieren den Fluss gut und erzeugen eine hohe Oberflächenfeldstärke, die zum Erfassen und Klemmen nützlich ist.
• Vielseitige Seitenverhältnisse — Durch Ändern des Verhältnisses von Länge zu Durchmesser kann dasselbe Material für unterschiedliche Feldprofile optimiert werden: Kurze Zylinder erzeugen ein breites, flaches Feld, während lange Zylinder ein schmaleres, tieferes Feld erzeugen.
• Kompatibilität mit Rotationssystemen — Zylinder passen auf natürliche Weise in Bohrungen, Gehäuse und Rotoren und sind daher ein Standardformfaktor in Motoren, Aktoren und Encodern.

Obwohl Scheibenmagnete ähnlich sind, weisen sie aufgrund ihrer großen Flächenfläche im Verhältnis zu ihrer Dicke einen höheren Entmagnetisierungsfaktor auf, wodurch sie pro Materialvolumeneinheit etwas weniger effizient sind. Für Anwendungen, bei denen sowohl Zugkraft als auch kompakte Länge eine Rolle spielen, ist die Zylindergeometrie oft die optimale Wahl.
