Wie wählen Sie den richtigen NdFeB-Magneten für Ihre Anwendung aus?

Die Wahl des richtigen NdFeB-Magneten (Neodym-Eisen-Bor) hängt von fünf Kernfaktoren ab: Güteklasse (Magnetstärke), maximale Betriebstemperatur, Beschichtungsart, Form und Abmessungen sowie Magnetisierungsrichtung . Wenn diese fünf Parameter richtig sind, wird der Magnet jahrelang zuverlässig in Ihrer Anwendung funktionieren. Wenn Sie auch nur eines verpassen, besteht die Gefahr einer Entmagnetisierung, eines Korrosionsversagens oder einer mechanischen Fehlanpassung. Dieser Leitfaden führt Sie systematisch durch jede Entscheidung.

Verstehen Sie vor allem das Notensystem

NdFeB-Magnete werden nach Grad klassifiziert, ausgedrückt als Zahl gefolgt von einem oder zwei Buchstaben – zum Beispiel N35, N42, N52 oder N35SH. Die Zahl gibt an maximales Energieprodukt in MGOe (Megagauss-Oersteds) , was ein direktes Maß für die magnetische Energiedichte ist. Die Buchstaben geben die thermische Leistungsklasse des Magneten an.

Hier finden Sie eine Aufschlüsselung gängiger Qualitäten und ihrer typischen Energieprodukte:

Eine praktische Regel: Wählen Sie nicht automatisch die höchste Note . Höhere Qualitäten sind schwieriger zu bearbeiten, spröder und haben möglicherweise eine geringere Koerzitivfeldstärke – was bedeutet, dass sie sich bei erhöhten Temperaturen leichter entmagnetisieren. Passen Sie die Qualität an die tatsächliche Feldstärke an, die in Ihrem Design erforderlich ist.

Passen Sie die Temperaturbewertung an Ihre Betriebsumgebung an

Die Temperatur ist die am häufigsten übersehene Spezifikation bei der Auswahl NdFeB-Magnete . Standardmagnete der Güteklasse N (kein Suffix) haben eine maximale Betriebstemperatur von nur 80°C . Wenn sie höheren Temperaturen ausgesetzt werden, kommt es zu einer irreversiblen Entmagnetisierung – ein Fehler, der ohne Neumagnetisierung nicht behoben werden kann.

Der Buchstabenzusatz in der Sorte gibt die Hochtemperatur-Koerzitivkraftklasse an:

• Kein Suffix (z. B. N42): Maximale Betriebstemperatur 80°C
• M (z. B. N42M): Bis 100°C
• H (z. B. N42H): Bis 120°C
• SH (z. B. N38SH): Bis 150°C
• UH (z. B. N35UH): Bis 180°C
• EH (z. B. N33EH): Bis 200°C
• AH (z. B. N30AH): Bis 220°C

Beispielsweise kann es bei einem Traktionsmotor eines Elektrofahrzeugs zu Temperaturen von 120–150 °C im Inneren der Rotorbaugruppe kommen. In diesem Fall ist die Sorte N42H oder N38SH die geeignete Wahl. Die Verwendung von Standard-N42 würde bei erhöhten Temperaturen innerhalb des ersten Betriebszyklus zu einem Feldverlust führen.

Berücksichtigen Sie auch die Magnete Temperaturkoeffizient der Remanenz , was für NdFeB typischerweise –0,11 % bis –0,12 % pro °C beträgt. Ein Magnet mit einer Nennleistung von 1,30 T bei 20 °C erzeugt etwa 1,17 T bei 120 °C – eine Reduzierung um 10 %, die bei der Gestaltung Ihres Magnetkreises berücksichtigt werden muss.

Wählen Sie die richtige Beschichtung für Ihre Umgebung

NdFeB-Magnete sind sehr anfällig für Korrosion. Die Grundlegierung enthält Eisen und Seltenerdelemente, die in feuchten oder chemisch aggressiven Umgebungen ohne Schutzbeschichtung schnell rosten. Die Wahl der falschen Beschichtung ist eine der Hauptursachen für vorzeitigen Magnetausfall im Feld.

Gängige Beschichtungsoptionen und ihre Eigenschaften

Beachten Sie, dass sich die Beschichtungsdicke direkt auf die Maßtoleranzen auswirkt. Wenn Ihre Konstruktion enge Abstände aufweist – beispielsweise eine Rotornut mit einer Toleranz von 0,1 mm – muss die 20 μm dicke Nickelschicht bei den bearbeiteten Abmessungen des Magneten berücksichtigt werden.

Definieren Sie Form und Abmessungen basierend auf Ihrem Magnetkreis

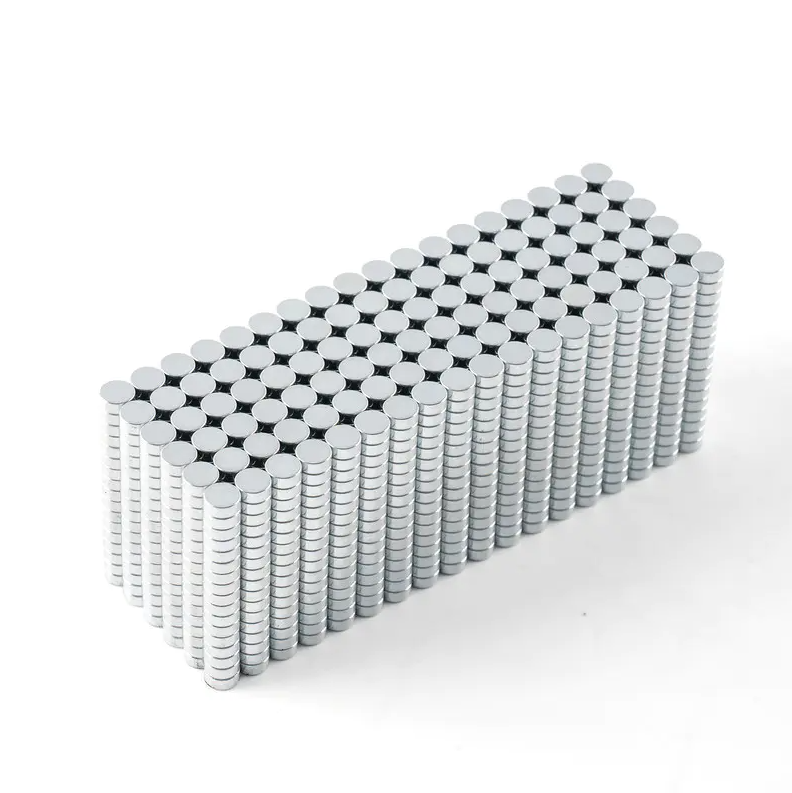

NdFeB-Magnete werden in einer breiten Palette von Standardformen hergestellt: Blöcke, Scheiben, Ringe, Bögen, Stangen und kundenspezifische Profile. Die von Ihnen gewählte Form muss Ihrer Magnetkreisgeometrie entsprechen, nicht umgekehrt.

Zu den wichtigsten dimensionalen Überlegungen gehören:

• Länge-zu-Durchmesser-Verhältnis (L/D) für zylindrische Magnete: Im Allgemeinen wird ein L/D-Verhältnis über 0,7 bevorzugt, um eine Selbstentmagnetisierung durch den Formfaktor zu vermeiden.
• Lichtbogenmagnete für Motoren: Der Innen- und Außenradius, der Bogenwinkel (z. B. 45°, 60°, 90°) und die Dicke beeinflussen alle die Flussdichte im Luftspalt. Selbst eine Abweichung des Bogenwinkels um 1° kann die Gegen-EMK-Wellenform in einem BLDC-Motor verschieben.
• Ringmagnete für Axialflussmaschinen: Eine gleichmäßige Wandstärke von ±0,05 mm ist oft entscheidend für eine ausgewogene Leistung.
• Toleranzklassen: Standardtoleranzen betragen typischerweise ±0,1 mm für gesintertes NdFeB. Präzisionsschleifen kann ±0,02 mm erreichen, erhöht jedoch die Kosten und die Vorlaufzeit.

Bei Haftmagneten, die in Vorrichtungen oder Verschlüssen eingesetzt werden, ist die Zugkraft stark vom Luftspalt abhängig. Ein Scheibenmagnet mit einer Nennzugkraft von 10 kg und einem Spalt von 0 mm erzeugt weniger als 1 kg bei einem Luftspalt von 3 mm – ein Rückgang um den Faktor zehn, allein aufgrund der Reluktanz des Luftspalts.

Geben Sie die Magnetisierungsrichtung für Ihre Baugruppe an

NdFeB-Magnete können relativ zu ihrer Geometrie in verschiedene Richtungen magnetisiert werden. Die gebräuchlichsten Optionen sind axial (durch die Dicke), diametral (über den Durchmesser) und radial (von der Mitte nach außen). Die Angabe der falschen Magnetisierungsrichtung führt dazu, dass ein Magnet in Ihrer Baugruppe nicht verwendet werden kann, selbst wenn alle anderen Parameter korrekt sind.

• Axiale Magnetisierung: Standard für die meisten Scheiben- und Blockmagnete. Der Nord- und Südpol liegen auf den flachen Flächen.
• Diametrische Magnetisierung: Üblich bei zylindrischen Stangen, die in Sensoren und Linearaktoren verwendet werden. Pole befinden sich auf gegenüberliegenden Seiten des Zylinders.
• Radiale Magnetisierung: Wird in Ringmagneten für Gleichstrommotoren und bestimmte Lautsprecherkonfigurationen verwendet. Erfordert spezielle Magnetisierungsvorrichtungen und ist komplexer in der Herstellung.
• Mehrpolige Magnetisierung: Wird auf Ringe oder Bögen in Schrittmotoren und Encoderanwendungen angewendet. Ein einzelner Ring kann 8, 16 oder sogar 32 Pole mit abwechselnden Nord-Süd-Bereichen haben.

Überprüfen Sie immer die Magnetisierungsrichtung mit einem Gaussmeter oder einer Hall-Sonde, bevor Sie Magnete in eine Baugruppe integrieren, insbesondere bei mehrpoligen Konfigurationen, bei denen Polaritätsfehler zu Rotorunwucht führen können.

Berücksichtigen Sie mechanische Eigenschaften und Handhabungseinschränkungen

NdFeB-Magnete sind gesinterte keramikähnliche Materialien. Das sind sie hart, aber spröde , mit einer Druckfestigkeit von ca. 1.050 MPa, aber einer Biegefestigkeit von nur 250 MPa. Das bedeutet, dass sie der Kompression gut standhalten, bei Biege-, Stoß- oder Zugbeanspruchung jedoch reißen oder abplatzen.

Zu planende praktische Handhabungsanforderungen:

• Große Magnete (über 50 mm in jeder Abmessung) erfordern beim Zusammenbau Vorrichtungen oder Abstandshalter, um unkontrollierte Anziehung und Schlagbruch zu verhindern.
• NdFeB-Magnete should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Bei der Montage ist Kleben üblich; Allerdings muss der Klebstoff für die Betriebstemperatur und die unterschiedliche Wärmeausdehnung zwischen dem Magneten (Koeffizient ~5 × 10⁻⁶/°C) und dem Stahlgehäuse (~11 × 10⁻⁶/°C) ausgelegt sein.
• Beim Umgang mit hochwertigen Magneten muss ein Abstand von mindestens 10–15 cm zu Herzschrittmachern, Kreditkarten und mechanischen Uhren eingehalten werden.

Verwenden Sie einen Entscheidungsrahmen, um sich auf die richtige Spezifikation zu einigen

Bei der Beschaffung NdFeB-Magnete Wenn Sie bei einer neuen Anwendung diese Fragen der Reihe nach durchgehen, werden ungeeignete Optionen systematisch ausgeschlossen:

1. Welche maximale Temperatur erreicht der Magnet im Betrieb? → Dies bestimmt das Notensuffix (kein Suffix, M, H, SH, UH, EH oder AH).
2. Welche Flussdichte bzw. Zugkraft ist am Arbeitspunkt erforderlich? → Dies bestimmt das minimale Energieprodukt und damit die numerische Note (z. B. N35 vs. N48).
3. Wie hoch ist die Umweltbelastung? → Dies bestimmt die Beschichtung (Ni für trockene Innenräume, Epoxidharz oder Parylene für feuchte oder chemische Umgebungen).
4. Welche Form und Magnetisierungsrichtung benötigt der Magnetkreis? → Dadurch werden Geometrie und Ausrichtung bestimmt.
5. Welche Maßtoleranzen sind erforderlich? → Dies bestimmt, ob Standard-Sintertoleranzen ausreichen oder Präzisionsschleifen erforderlich ist.
6. Welche Menge wird benötigt und in welcher Lieferfrequenz? → Dies wirkt sich darauf aus, ob Standardkataloggrößen oder kundenspezifische Werkzeuge praktischer sind.

Es wird dringend empfohlen, eine Finite-Elemente-Magnetsimulation (FEM) mit den tatsächlichen B-H-Kurvendaten für die von Ihnen ausgewählte Sorte durchzuführen – und nicht mit vereinfachten Annahmen –, bevor Sie die Spezifikation für eine großvolumige oder sicherheitskritische Anwendung abschließen.

Überprüfen Sie die Qualität durch standardisierte Tests

Sobald Sie eine Zielspezifikation identifiziert haben, fordern Sie zertifizierte Materialtestberichte (CMTR) oder Testdaten Dritter an, die die folgenden Parameter für jede Produktionscharge bestätigen:

• Remanenz (Br) – überprüft mit einem kalibrierten Flussmesser, nicht nur mit einem Oberflächen-Gauß-Messwert
• Koerzitivfeldstärke (Hcb und Hcj) — Die intrinsische Koerzitivfeldstärke Hcj ist besonders wichtig für Hochtemperaturgüten
• Maximales Energieprodukt (BHmax) – muss innerhalb des angegebenen Notenfensters liegen
• Ergebnisse des Salzsprühtests — ASTM B117 oder gleichwertig, abgestimmt auf die Beschichtungsspezifikation
• Maßkontrollbericht — Kritische Abmessungen anhand von Zeichnungstoleranzen mithilfe von KMG oder optischer Messung überprüft

Die Konsistenz von Charge zu Charge ist eine bekannte Herausforderung bei der Produktion von gesintertem NdFeB. Die magnetischen Eigenschaften können zwischen den Ofenchargen um ±3–5 % variieren, was bei Präzisionsanwendungen von Bedeutung ist. Die Angabe von Eingangsprüfungskriterien in Ihrer Bestellung – und nicht nur das Vertrauen auf die Selbstzertifizierung des Lieferanten – ist ein praktischer Schritt, der nachgelagerte Montagefehler verhindert.
